Wie verbinde ich das SPDIF-Kabel richtig mit der Grafikkarte und dem Motherboard?

Hi Leute,
ich hab vor, meinen PC mit einen TV über HDMI zu verbinden! Aber meine Grafikkarte (NVIDIA GeForce GTX 260) hat nur 2 DVI-I (Dual Link)-Ausgänge! Also hab ich mal gegoogelt und herausgefunden, dass die DVI-Ausgänge auch Sound übertragen können. Ich bräuchte dazu nur ein SPDIF-Kabel. Da bei meiner Grafikkarte kein so ein Kabel dabei war, hab ich mir eins besorgt! Nun liegt es vor mir und ich hab den Eingang meiner GTX 260 auch scho gefunden, wie auch den Ausgang meines Motherboardes (ASUS P5N-D): ich denk mal mein 2-poliges Kabel muss an den SPDIF_Out und an GND angeschlossen werden, lieg ich da richtig? Den +5V-Anschluss kann ich frei lassen, oder?
Mein 2. Problem ist, dass das Kabel nicht beschriftet ist, es ist nur schwarz/rot, in dem Fall müsste Schwarz der -Pol und Rot der +Pol sein?! Wenn das Kabel im Grafikkarteneingang steckt, ist das schwarze Kabel auf der linken Seite, also nehme ich an, dass der linke Pol der GraKa der -Pol ist?! Aber auf welchen Pol muss ich dann welches Kabel stecken, bei meinem ASUS, bzw. was ist +/-, schwarz/rot? Ich will nichts kaputt machen, deshalb dachte ich, ich frag lieber mal nach.
3. Problem: Ich brauch dann ja auch einen DVI-I auf HDMI-Adapter! Kann ich da jeden nehmen, oder brauche ich einen speziellen, der auch Ton überträgt??
Danke schonmal im Vorraus



dein PC hat eine Dolby-Surround Sounkarte?
die haben in der Regel SPDIF-Anschlüsse



genau, rot ist +pol und schwarz -pol
auf dem Mainboard "SPDIF Out" hat es 2 Pin (SPDIFO und GND)
GND = Ground = Erdung, sprich - pol (schwarz)
ja, 5V Anschluss frei lassen
ein DVI - HDMI Adapter sollte bei der Graka dabei liegen, ansonst kannst Du da jeden nehmen, muss auch nicht vergoldet sein



Danke rotmilan für deine schnelle Antwort!
Ok, Kabel ist angeschlossen, muss ich evtl noch iwas einstellen im Bios oder bei Realtek?
Adapter war leider nicht dabei, kauf ich am montag dann!
Nochmals Danke!



im Bios bei Audio Output auf HDMI stellen

Viel Spass



ok jetzt ist alles angeschlossen, allerdings habe ich einen DVI-D (24+1), statt einen DVI-I (24+5) Adapter! Der Verkäufer sagte, das würde keinen Unterschied machen. Naja jedenfalls als ich alles angeschlossen habe, funktionierte zwar das bild, aber nicht der ton! Liegt das am Adapter? Oder habe ich eine Eistellung übersehen?



im Mixer auf S/PDIF umstellen.



ich hab mal die SPDIF Pole umgekehrt (->gnd auf rot, spdif auf schwarz).
jetzt funktionert auch der Ton. Hat sich erledigt, aber trotzdem Danke!



bei mir ist es eine Zeitlang her, dass ich das SPDIF Kabel an die Graka angeschlossen habe, ich war überzeugt, dass schwarz auf GND geht.

Jetzt frage ich Dich:
Nun hast DU SCHWARZ auf SPDIF Pin gesteckt
und im Bios hast DU HDMI od SPDIF gestellt?



Hallo,

ich versuche auch SPDIF vom MB an die Grafikkarte einzuspeisen,
(rechter Pin ist GND, andersherum fängts an zu piepen)
mein LCD ist über HDMI + DVI-D Single Link angeschlossen, neuer Realtektreiber hat auch nix gebracht.

Mist, wer kann helfen?

mfg bm



Was für eine Grafikkarte hast DU? Schaue im Handbuch Deiner Graka nach, ob sie überhaupt einen SPDIF Anscluss hat.

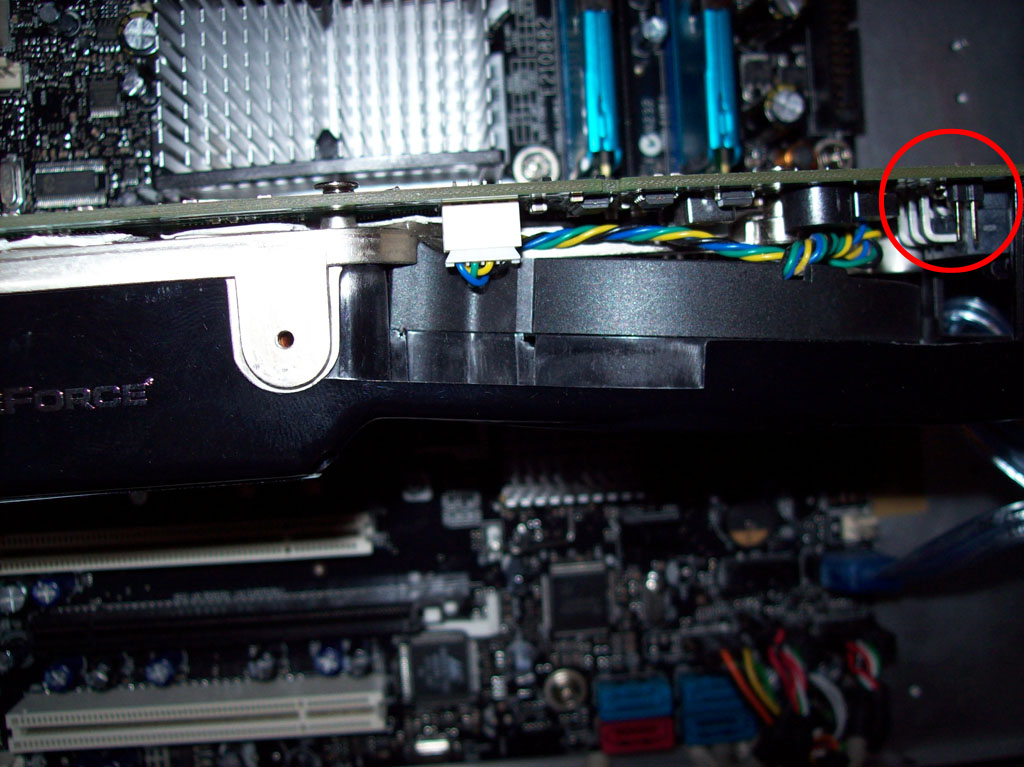

Auf dem Bild ist nicht der SPDIF Anschluss



Ich glaube es liegt eher am DVI Adapter, der ist nicht vollbelegt?
Laut anderen Foren, soll das bei Verbindung mit dem SPDIF funktionieren.



@blackmoslem
Warum hängst du dich in einen fremden Thread?



Weil es dem selben Thema entspricht
