Lan Splitter, Y-Verteiler geht nicht

fritzbox 7312 ja
das ist doch ein modem oder?xd
und dann den router dlink di604



Das ist ein Router, mit integriertem DSL-Modem.



Der reicht http://geizhals.de/tp-link-tl-sf1005d-a334840.html
Wenn die PCs, die daran angeschlossen sind, auch mal Daten untereinander austauschen sollen, dann würde ich einen Gbit-Switch nehmen. Dann geht es viel schneller. http://geizhals.de/level-one-gsw-0507-a340652.html?hloc=de Das Internet wird damit nicht schneller, aber der Datenaustausch im LAN.



Muss leider nochmal nachhaken, ich habe evtl. ein Fehler gemacht. Also theoretisch müsste es ja mit dem dlink funktionieren, also als switch wäre er verwendbar.
ich denke als ich DHCP-Server deaktiviert habe und es nicht funktionierte hätte ich die IP-Adressen einstellen sollen?
Das wollte ich jetzt nochmal versuchen.
1.Frage:

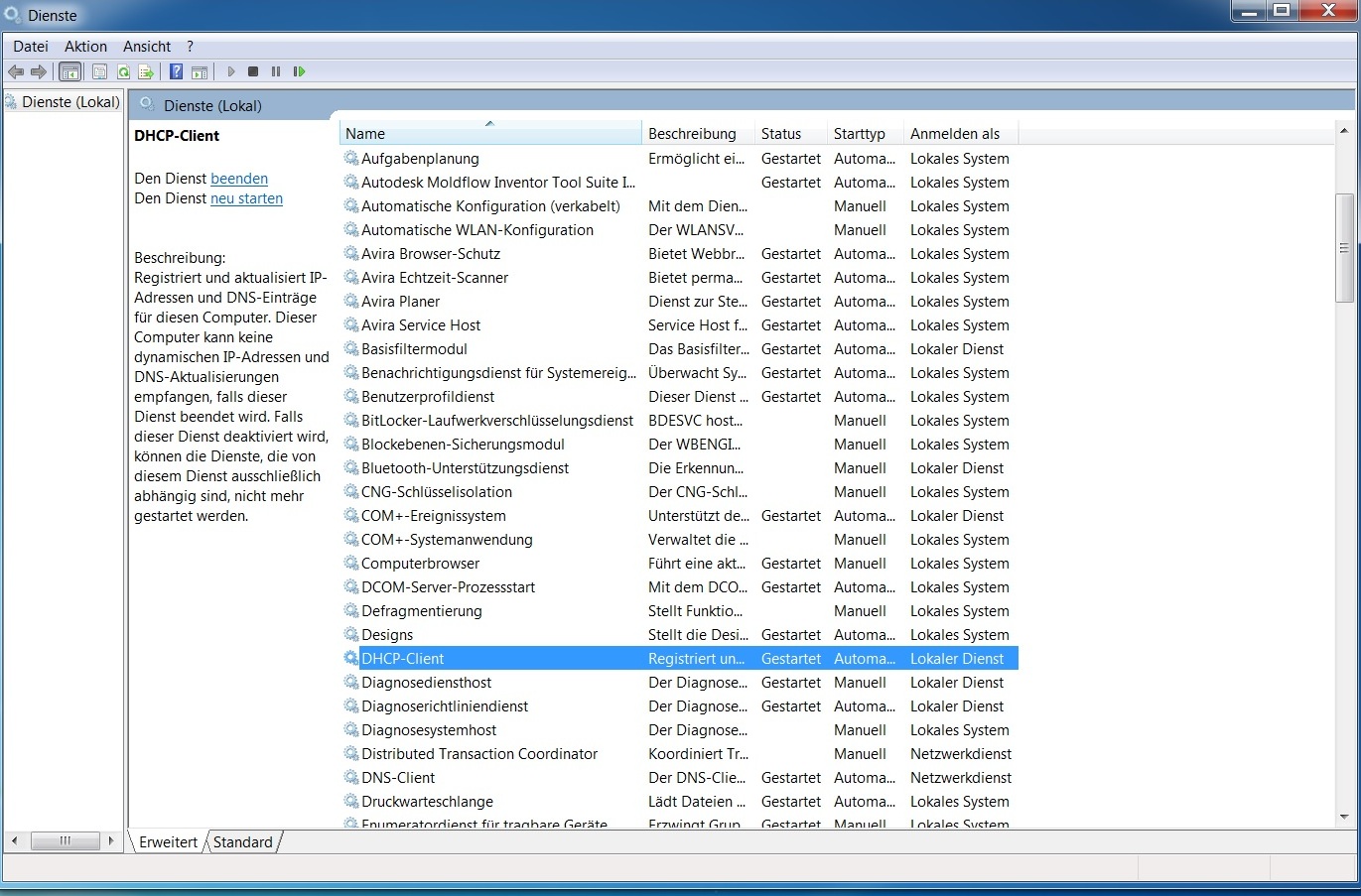

DHCP Server richtig deaktivieren? Ich habe gelesen, man könnte es under Verwaltung-Dienste, auf manuell stellen. Das habe ich gemacht( Bild 1) aber auf fritz.box ist DHCP Server dann immernoch aktiviert. Warum?

http://fs2.directupload.net/images/150202/cm6yay4s.jpg

2.Frage:
Wie stellt man die IP-Adressen manuell genau ein und woher weiß ich was welches Bauteil ist?
Eigentlich müssten ja 3 Dinge an meinem PC angezeigt werden. Modem (fritzbox), router/switch (dlink) und mein pc

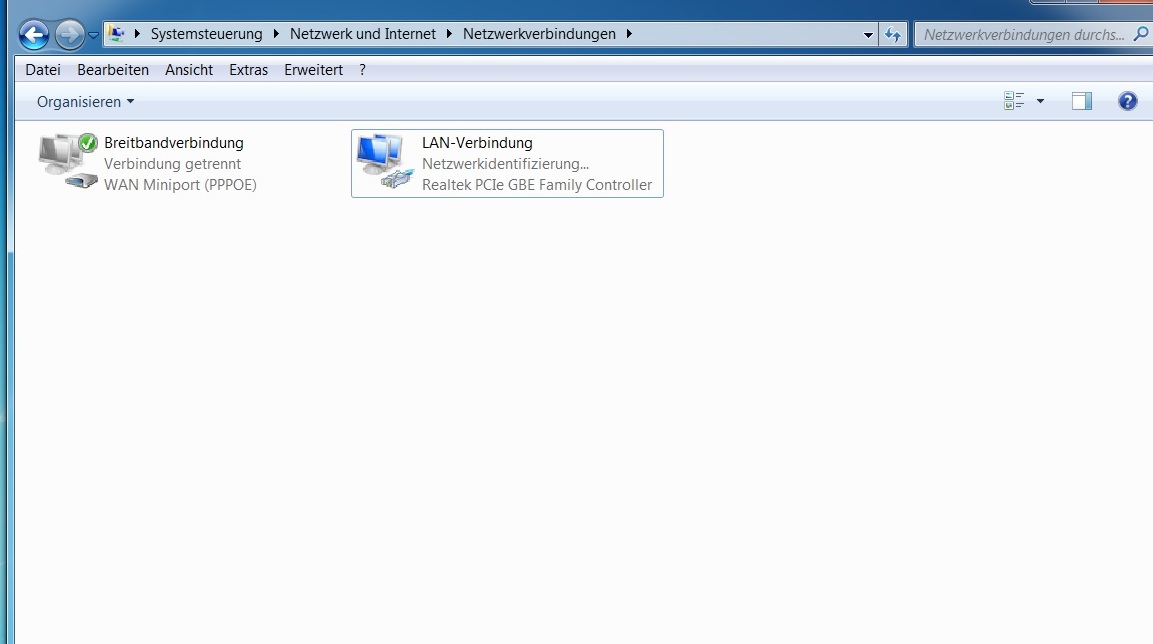

Jetzt sehe ich unter adaptereinstellungen nur 2 dinge( Bild 2)
Das linke ist evtl. der switch dlink und rechts mein pc??

Bild 2
http://fs2.directupload.net/images/150202/kljac8tb.jpg

Wenn ich nun IP-Adressen vergeben will wonach richte ich mich? Nach dem "ersten Teil der Kette" also dem Modem Fritzbox?
Diese soll standartmäßig 192.168.178.1

Jetzt habe ich versucht dem switch(Bild 2 links) die 192.168.178.2 und meinem pc? die...3 zuzuordnen, leider wieder ohne erfolg



Deine Gedanken der IP-Adressen sind soweit richtig.
Es muss nur sichergestellt sein, dass max 1 DHCP-server aktiv isrt, und wenn, dann im (ersten) Router.
Gateway + DNS sind natürlich auch dieser Router.

Poste auch mal ipconfig -all.

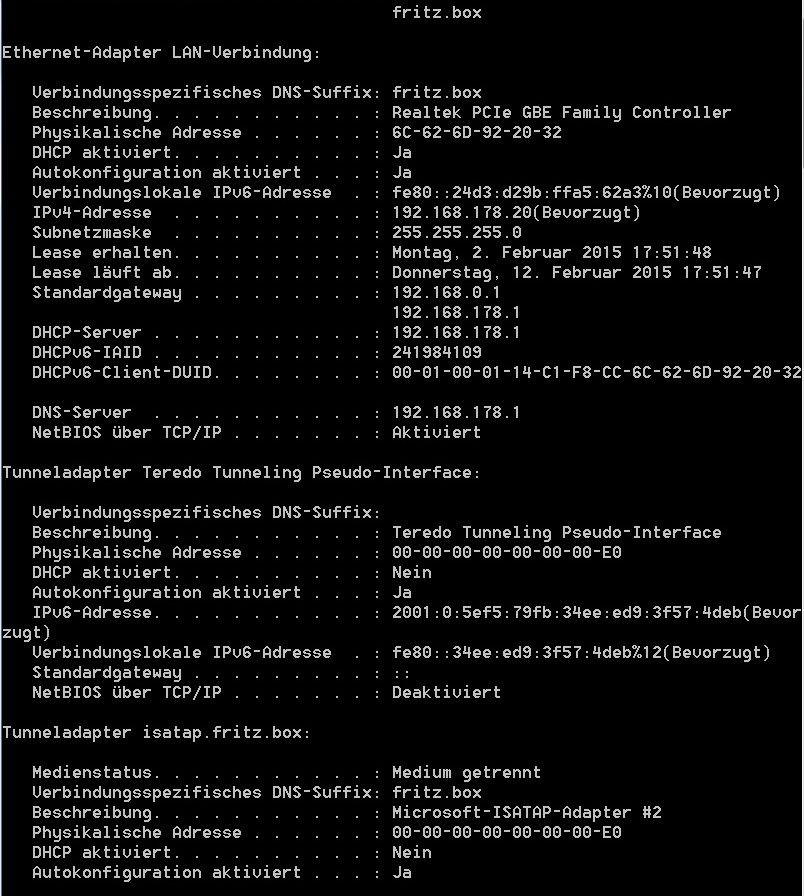

Ipconfig all:
http://fs2.directupload.net/images/150202/vcwbqklw.jpg



Schaut gut aus. Und sollte so auch funktionieren.
Du bist aber schon mit dem DLink direkt, und dann mit der Fritzbox verbunden?

Was passiert, wenn du 192.168.178.1 in die Adresszeile des Browsers eingibst?



ich komme auf fritz.box



Ja, und auch ins Internet?



ah mist der config all war falsch, hatte die kabel wieder umgesteckt. so ist es jetzt wieder "richtig"

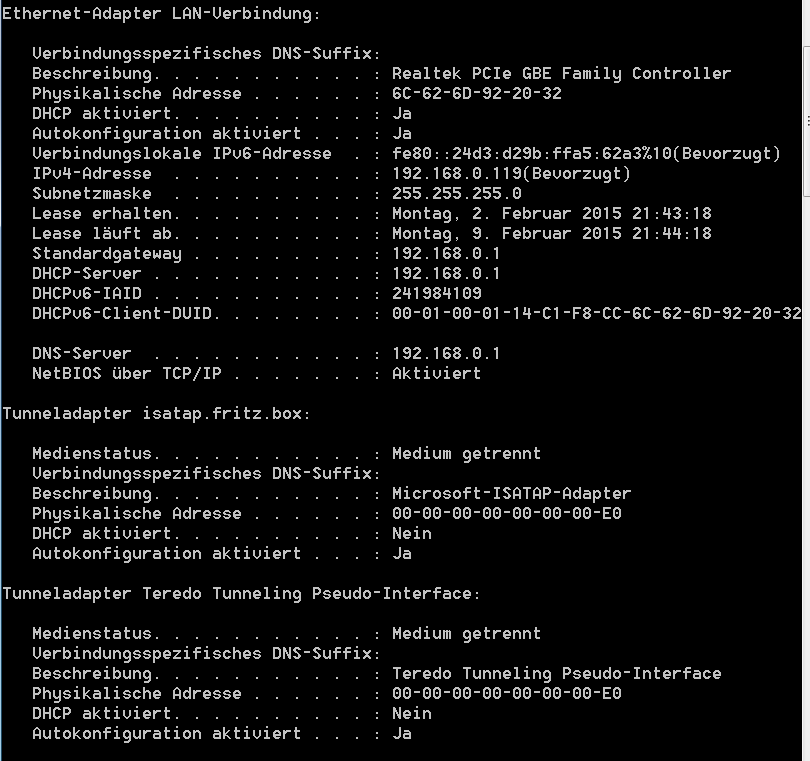

komme nicht ins inet und die ip in der adressleiste geht auch nicht
http://fs1.directupload.net/images/150202/bf3pud6y.png



Du bekommst die (falschen) IP-Einstellungen vom DLink.
Du solltest doch dort den DHCP ausschalten!



Und welcher ist der Dlink? Ausschalten konnte ich nur im fritzbox menü, aber das ist ja die fritzbox. und das bild wo ich in den systemsteuerung drin bin sagt mir auch nicht zu 100% was der dlink ist. und dort kann ich dhcp auch nicht ausschalten. unter dienste ist es auch nur allgemein aufgelistet


Ok habs Habe die IP-Adresse vom Dlink in den Browser eingegeben und kam dann ins Menü für den Dlink und DHCP deaktiviert.
Läuft alles

Super vielen dank!!!



Hast auch die IP im DLink auf 192.168.178.2 geändert?



ne da habe ich nichts geändert, nur dhcp ausgeschalten im dlink

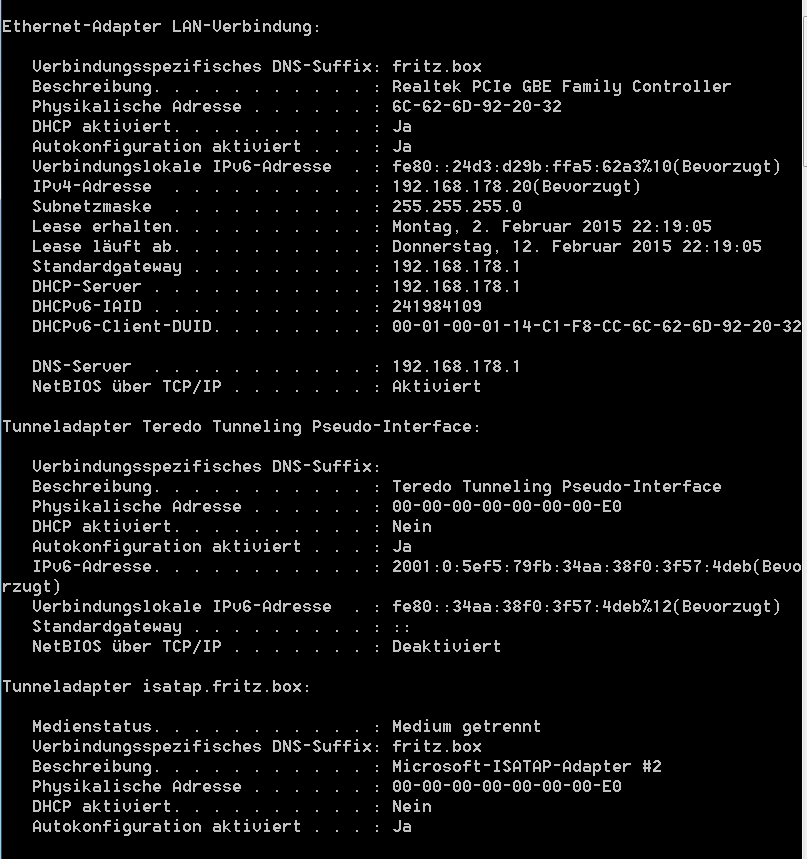

so siehts jetzt aus und inet funktioniert alles
http://fs2.directupload.net/images/150202/vvmnef63.png



So hast halt jetzt keinen Zugriff mehr auf das Teil.
Aber wenn es so funktioniert passt's ja auch.



Jo und wieder haste recht, komme im Browser mit der ip nicht mehr an den dlink xd, naja es funktioniert jetzt
